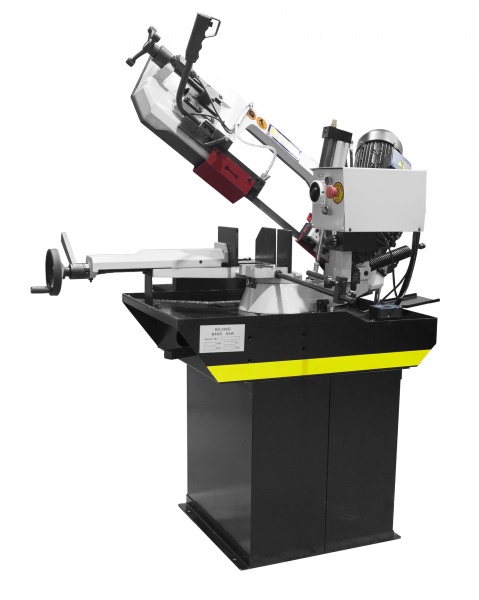

Станок ленточнопильный Stalex BS-280G

На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-280G позволяет делать распилы заготовок диаметром до 220мм.


     В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок европейского образца с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.


     Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.


     Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила. Гидравлическая система снабжена электромагнитным клапаном. При нажатии кнопки «пуск» гидравлика опускает раму с заданной скоростью и удерживает раму в любой точке в выкл. состоянии (при этой конструкции - нет необходимости дополнительно перекрывать перепускной клапан демпфера в нижней точке рамы, для последующей установки рамы в любую верхнюю точку).


     Используя данную модель имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности. Кроме того в модели Stalex BS-280G вынесен на приборную панель – инвентор опускания рамы.


     Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.




     Процесс пиления:


    Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин)
    Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
    Регулировка угла поворота вдоль шкалы
    Регулируемая подача СОЖ в зону резания
    Литая чугунная рама гарантирует жесткость станка и гасит вибрации
    Опускание рамы осуществляется под собственным весом
    Заданная скорость и плавность хода рамы обеспечиваются гидравлическим демпфером
    Гидравлическая система снабжена электромагнитным клапаном.
    Плавная регулировка скорости опускания рамы (подвод и рабочий ход - инвентор)
    Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
    Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы




     Стандартная комплектация для Stalex BS-280G:


     1.      Поворотный стол с возможность поворота 0°…+45°…+60?


     2.      Подвижные направляющие ...
